Diseño de Pavimento Flexible en Lo Prado: Adaptado a Suelos Finos y Cargas Urbanas

Investigación de suelos, sin sorpresas.

CONOCER MÁS

Entre las calles residenciales cercanas a la estación de metro Blanqueado y los accesos industriales que bordean la Ruta 68, el comportamiento del suelo en Lo Prado cambia notablemente. En un sector predomina la arcilla limosa de baja plasticidad, mientras que a pocas cuadras el terreno se vuelve más granular pero con presencia de bolsones de humedad. Diseñar un pavimento flexible aquí sin entender esa microvariabilidad implica arriesgar deformaciones prematuras. La comuna, situada a una altitud media de 480 msnm y con una población que supera los 96.000 habitantes según el Censo 2017, demanda soluciones viales que soporten tanto el tránsito liviano residencial como el paso eventual de vehículos pesados hacia la zona industrial. Nuestro equipo técnico integra el estudio de la subrasante con un ensayo de CBR vial para determinar la capacidad de soporte real, porque en Lo Prado la resistencia del suelo natural rara vez es homogénea a lo largo de un mismo tramo.

La clave en Lo Prado no está en copiar espesores estándar, sino en ajustar cada capa del pavimento flexible al módulo resiliente real de la subrasante limosa.

Nuestras áreas de servicio

Alcance del trabajo

Un proyecto reciente en un pasaje interior de la población Santa Anita nos enfrentó a un desafío típico de Lo Prado: una subrasante compuesta por limos de alta sensibilidad al agua, donde la humedad del terreno aumentaba significativamente durante el invierno. El diseño del pavimento flexible se estructuró en tres capas —carpeta asfáltica, base granular y subbase— con espesores calibrados según el módulo resiliente obtenido en laboratorio. La metodología AASHTO 93 fue la guía central, complementada con las disposiciones del Manual de Carreteras del MOP. Se priorizó un sistema de drenaje lateral mediante subdrenes franceses, porque en esta zona de la Región Metropolitana el nivel freático puede ascender a menos de 1.5 m en meses lluviosos. Cada capa se especificó con granulometría controlada y compactación al 95% del Proctor Modificado, asegurando que el paquete estructural resistiera un ESAL de diseño de 1.5 millones para un periodo de 10 años, sin reflejar grietas por fatiga en la superficie de rodadura.

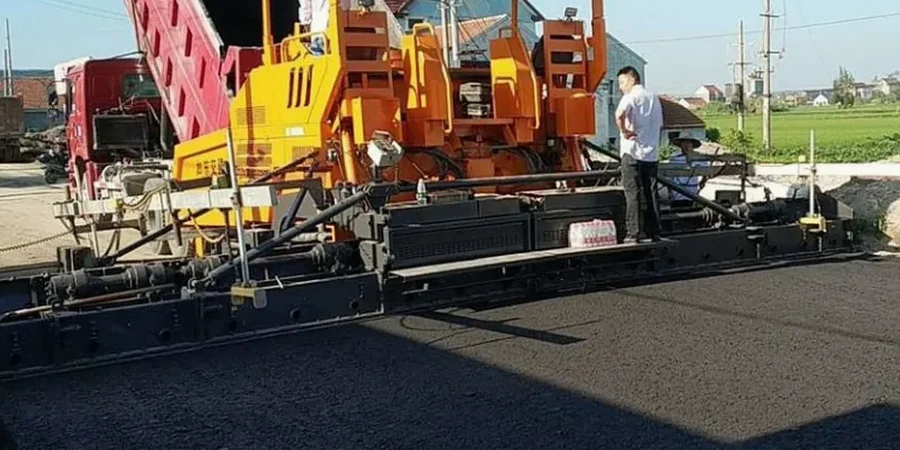

Diseño de Pavimento Flexible en Lo Prado: Adaptado a Suelos Finos y Cargas Urbanas
Imagen técnica — Lo Prado

Notas del área

La geografía de la cuenca de Santiago pone a Lo Prado en una situación particular: las lluvias concentradas entre mayo y agosto saturan los limos superficiales, mientras que la sequedad del verano genera contracción en las arcillas magras. Este ciclo de humedecimiento y secado castiga cualquier pavimento flexible que no cuente con una subbase drenante bien graduada. El riesgo más común que observamos en la comuna es el bombeo de finos: el agua atrapada en la interfaz subrasante-base, sometida a cargas repetidas, expulsa partículas finas hacia la superficie y socava la estructura desde abajo. Para mitigarlo, el diseño debe incluir un análisis hidrológico que dimensione correctamente las pendientes transversales y la permeabilidad de la base. En Lo Prado, donde varias calles antiguas carecen de evacuación de aguas lluvias eficiente, este aspecto es tan crítico como el cálculo de espesores.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

WhatsApp directo: +56 9 7709 2993

La forma más rápida de cotizar

Email: contacto@geotecnia1.vip

Normativa utilizada


AASHTO Guide for Design of Pavement Structures 1993, Manual de Carreteras del MOP, Volumen 3 (Chile), NCh1534/2: Compactación Proctor Modificado, NCh 1852: CBR de laboratorio compactado

Datos técnicos

ParámetroValor típico
Metodología de diseñoAASHTO 1993 + Manual de Carreteras MOP
Tránsito de diseño (ESAL)0.5 a 3.0 millones por eje equivalente
Periodo de diseño típico10 a 15 años para vías urbanas en Lo Prado
Módulo resiliente de subrasanteDeterminado por CBR in situ o correlación con IP
Compactación en subrasante95% Proctor Modificado (NCh 1534/2)
Número estructural (SN) requeridoVariable según CBR y ESAL de proyecto
Capa de rodaduraCarpeta asfáltica en caliente, espesor mínimo 5 cm
Control de drenajeSubdrenes longitudinales si nivel freático < 1.5 m

FAQ


¿Qué diferencia un pavimento flexible de uno rígido para calles de Lo Prado?

El pavimento flexible distribuye las cargas a través de capas granulares y asfálticas hasta la subrasante, mientras que el rígido usa una losa de hormigón como elemento estructural principal. En Lo Prado, donde predominan suelos finos con cierta deformabilidad, el flexible suele ser más adaptable a asentamientos diferenciales leves y resulta más económico de reparar en entornos urbanos con constante intervención de servicios subterráneos.

¿Cuánto cuesta un diseño de pavimento flexible para un pasaje o calle local?

El rango de inversión para un diseño de pavimento flexible en Lo Prado varía entre $805.000 y $2.443.000, dependiendo de la longitud del tramo, la cantidad de calicatas de exploración necesarias y la complejidad del estudio de tránsito. Cada proyecto requiere un alcance a medida que definimos tras una visita técnica al terreno.

¿Qué ensayos de suelo son imprescindibles antes del diseño del pavimento?

Como mínimo exigimos el CBR in situ o de laboratorio, la clasificación AASHTO con límites de Atterberg y granulometría, y el Proctor Modificado de la subrasante. En zonas de Lo Prado cercanas a napas colgantes añadimos mediciones de permeabilidad y nivel freático, porque el drenaje interno del paquete estructural depende directamente de esos parámetros.

¿Qué tránsito se considera típico en las calles de Lo Prado?

Para pasajes residenciales trabajamos con ESAL entre 0.5 y 1.0 millones; para calles colectoras que conectan con San Pablo o Dorsal, el rango sube a 1.0-2.5 millones. En accesos a predios industriales cercanos a la Ruta 68 podemos superar los 3 millones de ejes equivalentes, lo que obliga a reforzar la base granular o a utilizar mezclas asfálticas modificadas con polímero.
