Resistividad Eléctrica y SEV en Lo Prado

Uno de los errores más frecuentes que observamos en proyectos de infraestructura eléctrica o edificación en Lo Prado es asumir que la estratigrafía del subsuelo es homogénea sin verificarlo con un estudio geofísico. La comuna se asienta sobre depósitos fluviales y cenizas volcánicas que generan contrastes de resistividad muy marcados, algo que un simple reconocimiento visual no detecta. Hemos visto patios de subestaciones donde la resistividad superficial era engañosa y el diseño de la malla de tierra falló en la prueba de inyección de corriente porque a 8 metros de profundidad aparecía un estrato de grava seca de alta resistividad. Para evitar ese escenario, incorporamos el sondeo eléctrico vertical (SEV) desde la fase de anteproyecto porque nos permite modelar la variación de la resistividad con la profundidad antes de mover un solo metro cúbico de suelo.

Un SEV bien ejecutado en Lo Prado distingue capas de menos de 1 metro de espesor y nos permite identificar lentes de suelo corrosivo que un sondaje mecánico podría pasar por alto.

Nuestras áreas de servicio

Alcance del trabajo

En la práctica local de Lo Prado, cuando ejecutamos un SEV con arreglo Schlumberger o Wenner, solemos encontrar tres o cuatro horizontes geoeléctricos bien diferenciados hasta los 30 metros de profundidad. El primer horizonte suele ser un limo arenoso con humedad variable, entre 20 y 80 ohm-m, que cambia drásticamente entre la estación seca y la húmeda porque el nivel freático en el sector fluctúa hasta 2 metros según los registros de la DGA. Debajo aparece frecuentemente una toba volcánica alterada con resistividades más bajas, de 8 a 15 ohm-m, que indica saturación y presencia de arcillas expansivas. El tercer horizonte suele ser el más crítico: gravas limpias del abanico aluvial del Maipo con resistividades que superan los 200 ohm-m, un dato que obliga a rediseñar sistemas de puesta a tierra. La interpretación de estos perfiles la complementamos con un ensayo CPT cuando necesitamos correlacionar la resistividad con parámetros de resistencia en zonas donde se proyectan fundaciones profundas.

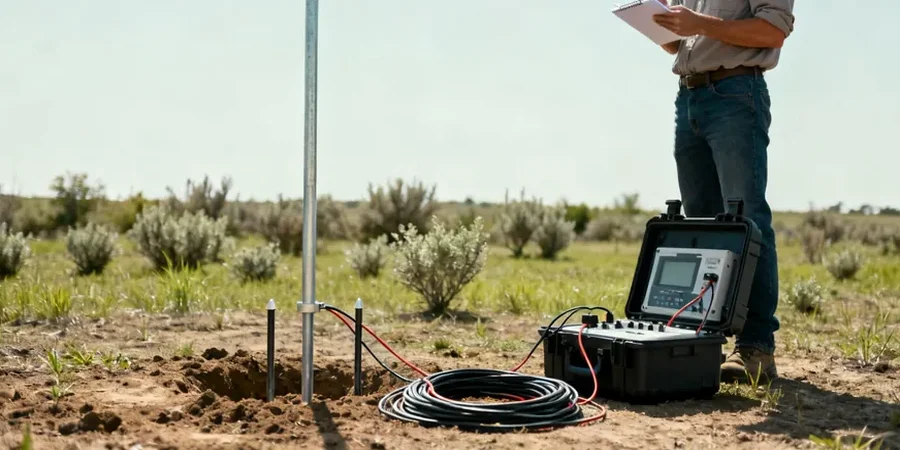

Resistividad Eléctrica y SEV en Lo Prado — Imagen técnica — Lo Prado

Notas del área

Recordamos un proyecto de ampliación de una planta de tratamiento en el límite poniente de Lo Prado donde la resistividad superficial medida con el método de Wenner de 4 puntas daba 45 ohm-m, un valor aceptable para una malla de tierra convencional. El cliente decidió no hacer el SEV profundo argumentando que el terreno era parejo. Al excavar para las zapatas de los transformadores apareció un lente de ceniza volcánica saturada con pH ácido que disparó la corrosividad del suelo, obligando a cambiar todo el diseño de la puesta a tierra con electrodos de acero inoxidable y relleno bentonítico. El costo de la modificación duplicó el presupuesto del sistema de tierra y atrasó la puesta en marcha tres semanas. En Lo Prado, donde los suelos mezclan aportes del Mapocho con eyecciones del volcán San José, la variabilidad lateral de la resistividad es alta y no detectarla a tiempo puede invalidar un diseño completo.

¿Necesita una evaluación geotécnica?

Respuesta en menos de 24h.

WhatsApp directo: +56 9 7709 2993

La forma más rápida de cotizar

Email: contacto@geotecnia1.vip

Normativa utilizada

NCh 3328 – Standard Guide for Using the Direct Current Resistivity Method, IEEE Std 81-2012 – Guide for Measuring Earth Resistivity, NCh 4/2003 – Instalaciones de consumo en baja tensión (referencia para puesta a tierra)

Datos técnicos

Parámetro	Valor típico
Método de prospección	SEV con arreglo Schlumberger / Wenner
Profundidad de investigación	Hasta 60 m (dependiendo de AB/2)
Parámetro medido	Resistividad aparente (ohm-m)
Norma de referencia	NCh 3328 / IEEE Std 81-2012
Cantidad mínima de SEV por sitio	3 a 5 sondeos para cobertura representativa
Resolución vertical típica	0.5 a 1.5 m en los primeros 20 m
Equipo utilizado	Resistivímetro digital con compensación de SP
Aplicación principal	Diseño de mallas de tierra y perfilación estratigráfica

FAQ

¿Cuánto cuesta un estudio de resistividad eléctrica con SEV en Lo Prado?

El costo de un estudio de resistividad con SEV en Lo Prado varía entre $304.000 y $461.000 según la cantidad de sondeos, la profundidad de investigación requerida y las condiciones de acceso al terreno. Una campaña típica de 3 SEV con AB/2 máximo de 50 metros se ubica en el rango inferior, mientras que estudios con mayor densidad de puntos e interpretación 2D se acercan al valor superior.

¿Qué norma regula la medición de resistividad del suelo para sistemas de puesta a tierra?

La norma internacional de referencia es la IEEE Std 81-2012, que establece los procedimientos para la medición de la resistividad del terreno mediante el método de Wenner o Schlumberger. En Chile, la NCh 4/2003 también establece requisitos para las instalaciones de consumo que dependen de una correcta caracterización del suelo. Además, la NCh 3328 cubre los aspectos técnicos del método de corriente continua.

¿Qué diferencia hay entre un SEV y un perfil de tomografía eléctrica?

El SEV (sondeo eléctrico vertical) investiga la variación de la resistividad con la profundidad en un punto fijo, asumiendo que las capas del subsuelo son horizontales. La tomografía eléctrica (ERT) mide la resistividad a lo largo de una línea para obtener una imagen 2D del subsuelo. En Lo Prado, cuando el terreno presenta variaciones laterales fuertes como lentes de ceniza o paleocanales, recomendamos combinar SEV con algunos perfiles de tomografía para validar la continuidad de las capas interpretadas.
